Badania UT złączy niepełnoprzetopowych

Najczęściej spotykane pod kątem badań ultradźwiękowych są złącza pełnoprzetopowe. Zdarza się jednak, że zakresy badań wynikające z przepisów obejmują również złącza niepełnoprzetopowe. Czy takie badanie różni się czymś względem badania złącza pełnoprzetopowego?

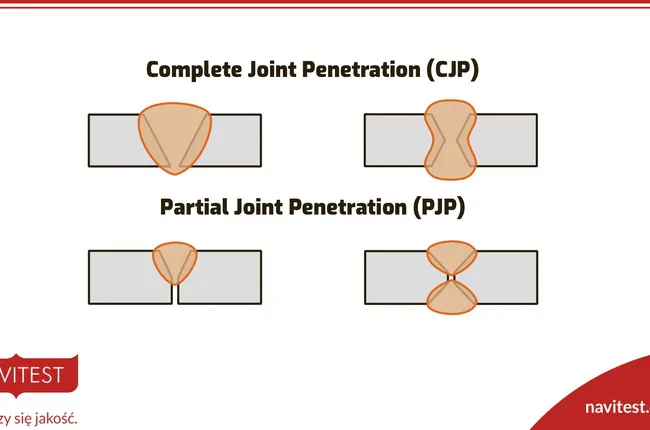

Złącza niepełnoprzetopowe mogą być złączami jedno i obustronnymi. Badanie objętości spoiny przeprowadzane jest wg tych samych kryteriów jakościowych i w taki sam sposób, co dla złączy pełnoprzetopowych.

Dodatkowo, wykorzystując maksymalną amplitudę echa od grani określa się głębokość wtopienia, a także ewentualnie wyznacza się obszar niepewności, który w skrajnych przypadkach może nie być badalny.

• Przed przystąpieniem do badania, konieczna jest znajomość geometrii złącza.
• Ważnym aspektem jest odpowiedni dobór kątów wprowadzenia fali ultradźwiękowej, ze szczególnym uwzględnieniem zjawisk fizycznych występujących w badaniach ultradźwiękowych.
• Operator wykonujący badanie musi posiadać większe doświadczenie.
• Najczęściej, w zależności od stosowanych przepisów, badania takich złączy wykonuje się od głębokości wtopienia wynoszącej 10 mm wzwyż.
