W nawiązaniu do naszej ostatniej ankiety – w której najchętniej wybieraliście przypadki z pracy / case studies jako treści, które chcecie widzieć częściej na naszym profilu – przygotowaliśmy dla Was pierwszy taki materiał. 💡📊
W trakcie realizacji jednego z projektów natrafiliśmy na bardzo interesujące zjawisko związane z radiograficznym badaniem stali typu duplex. 🔍
Podczas pierwszych badań radiograficznych stwierdziliśmy, że złącze nie spełnia wymagań jakościowych wyrobu. Jednak z czystej ciekawości postanowiliśmy dodatkowo ocenić je metodą wizualną. 👀

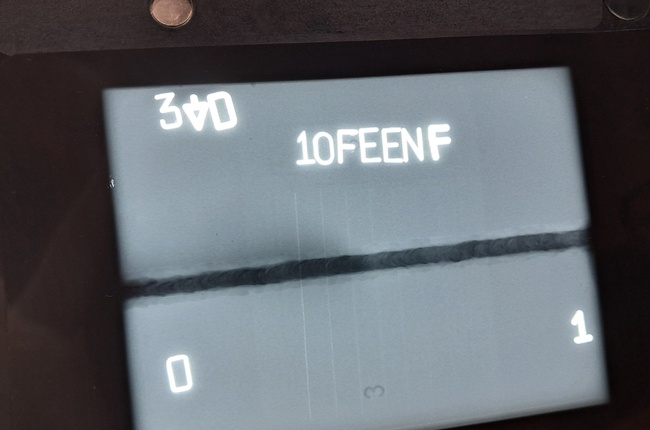

Ku naszemu zdziwieniu okazało się, że złącze spełnia wymagania jakościowe, a widoczny na radiogramie obraz wklęśnięcia jest wskazaniem pozornym.
Na prośbę naszego klienta wykonaliśmy kilka radiogramów referencyjnych przy różnych stopniach wysokości lica. Okazało się, że stal duplex reaguje dość „agresywnie” na zmiany wysokości lica. ⚙️📏To, co widoczne na radiogramie, jest wynikiem całkowitego usunięcia lica i pozostawienia jedynie grani spoiny.
To świetny przykład na to, jak w NDT pozorne wskazania mogą prowadzić do błędnych wniosków, jeśli nie spojrzymy na złącze z kilku perspektyw 🔧📐📷
